1、工作原理

摩擦離合器是靠工作面上的摩擦力矩來傳遞力矩的。

2、特點

在接合過程中由于接合面的壓力是逐漸增加的，故能在主、從動軸有較大的轉速差的情況下平穩地進行接合；過載時，摩擦面間將發生打滑，從而避免其它零件的損壞。

3、種類

按操縱方式分有、機械操縱的摩擦式離合器、電磁操縱的摩擦式離合器、液壓操縱的摩擦式離合器和氣壓操縱的摩擦式離合器等四種。機械操縱的摩擦式離合器還分為單片式離合器和多片離合器兩種。

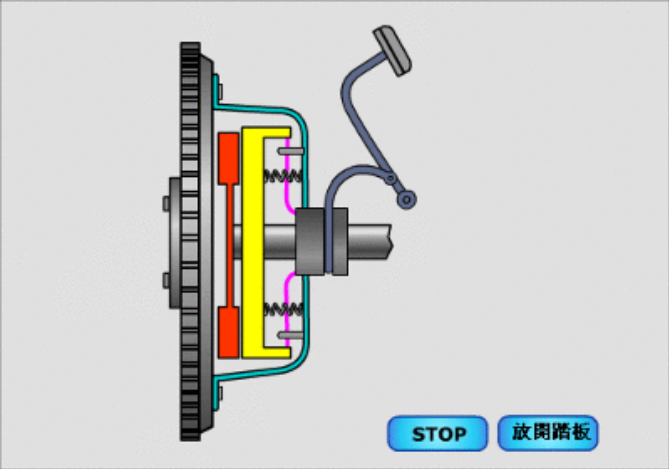

單片摩擦離合器

1）工作原理

圓盤2固定在主動軸上，圓盤3用導向平鍵（或花鍵）與從動軸連接，并可以在軸上作軸向移動。利用彈簧5可將兩圓盤壓緊。工作時，依靠兩盤間的摩擦力傳遞轉矩和運動。杠桿 4用來控制離合器的接合與分離。

2）特點

片式離合器需要較大的軸向力，傳遞的轉矩較小，但在任何轉速條件下，兩軸均可以分離或接合，且接合平穩，沖擊和振動小，過載時兩摩擦面之間打滑，起保護作用。為了提高離合器傳遞轉矩的能力，通常采用多片離合器

5、多片摩擦離合器

1）原理

外殼通過花鍵與一組外摩擦片，聯接在一起；套筒也通過花鍵與另一組內摩擦片聯接在一起。

2）特點

工作時，向左移動滑環，通過杠桿、壓板使兩組摩擦片壓緊，離合器處于接合狀態。若向右移動滑環時，摩擦片被松開，離合器實現分離。

3）外摩擦片特點

外緣上有3個凸齒，與外套筒內孔的3條軸向凹槽相配，其內孔則不與任何零件接觸。

4） 內摩擦片特點

內孔壁上有3個凹糟（或凸齒），與內套筒外緣上3 個軸線凸齒（或凹槽）相配，而起外緣孔則不與任何零件接觸。內摩擦片有時也支承碟形，其目的是：在承壓時被壓平而與外摩擦片貼合，松開時由碟形摩擦片彈性變形的作用，可迅速與外摩擦片分離。

5） 應用

可傳遞大的扭矩，但結構復雜；適用于中、重型汽車等機械。
